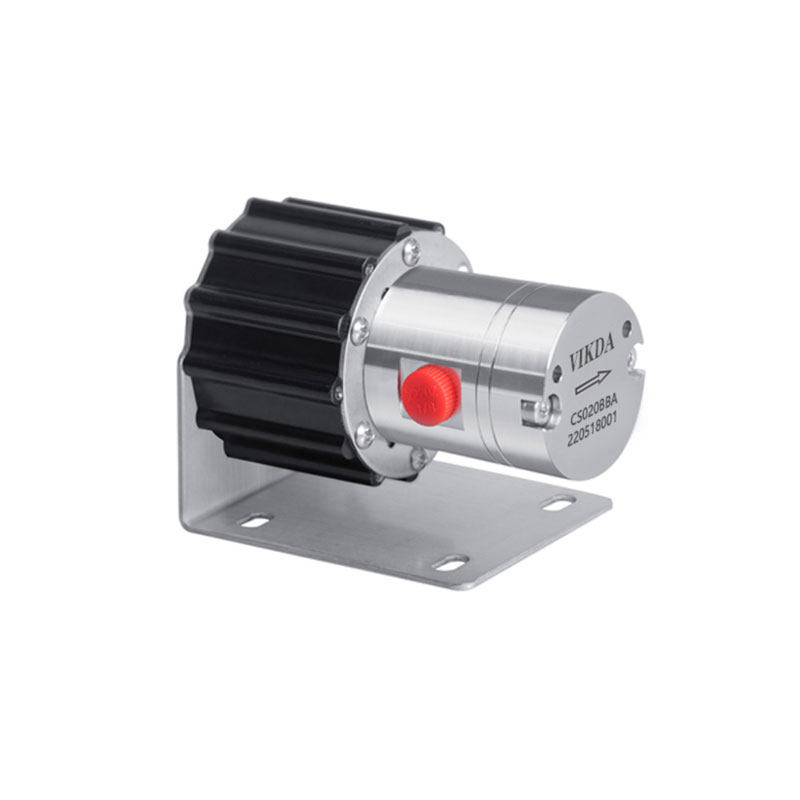

齿轮泵配70W无刷电机(内驱)
    发布时间: 2022-06-09 22:20

用内置驱动直流无刷电机为动力驱动齿轮泵工作。该产品使用简单,无需外置驱动,直接接通直流24V电源即可使电机工作。可直接使用外部电位器旋钮、0-5v型号、PWM信号调节电机转速,实现流量变化。

齿轮泵配70W无刷电机(内驱)

一、电机技术参数

70W直流无刷电机(内置驱动):

  • 额定电压:DC24V

  • 额定电流:3.0A

  • 调速范围:0-3000rpm

  • 极数:6槽4极

  • 霍尔机械角度:60°

  • 环境温度:-40℃-70℃



二、电机适配泵头

可以匹配的泵头型号:CS系列020-190。

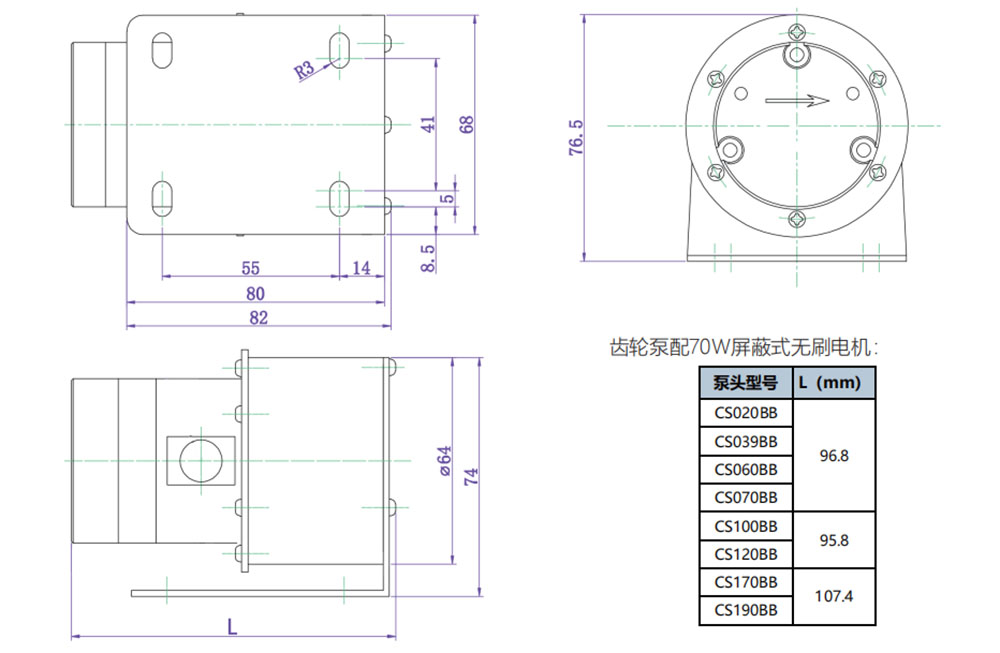

三、磁力齿轮泵总成尺寸

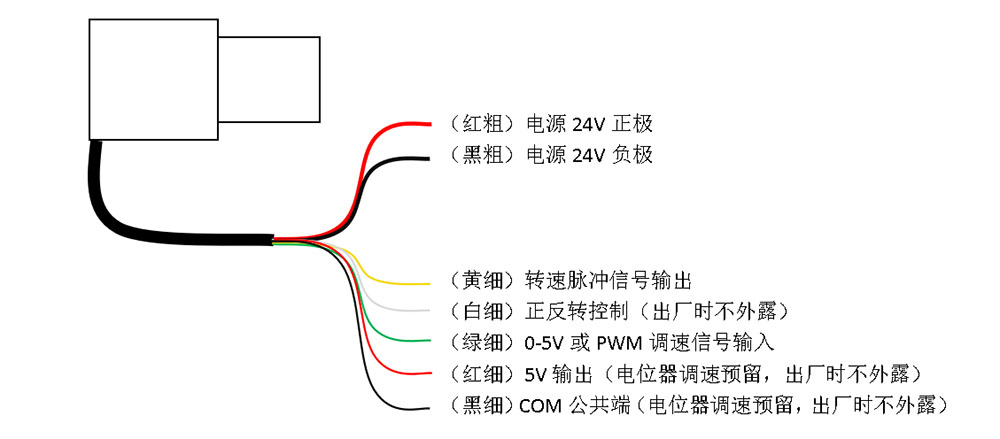

四、电机接线图


备注:流量压力电流曲线图和电机控制器电子版说明书可从下载中心查看,或咨询我们获取。
